数回：用回路把数字的对连起来

本章的内容

Z3 一章用格的值与线的约束解开了数回，而 CP-SAT 有 add_circuit()，因此可以把数字的对表示成一个回路。

• 每个数字的对各造一个带自环的回路

• 每一格只属于其中一个回路

• 回路的路径用 get_circuit() 取出

建模只靠两条约束：回路与自环决定连哪两个格、哪些格跳过，再要求每一格只归一条线。get_circuit() 不在建模之内，只把解出来的路径取出来。

import numpy as np
from ortools.sat.python import cp_model
from helper.ortools import get_circuit

盘面

0 是空格，1 以上的数值是成对的数字。每个数值恰好出现两次，这是数回成立的前提。

board = np.loadtxt('data/numberlink01.txt', dtype=np.uint8)
print(board)

[[1 0 0 0 0 0 0 0 0 0]
 [0 0 0 0 0 0 0 0 5 0]
 [0 6 0 1 0 0 0 0 0 0]
 [0 0 0 0 0 4 3 0 0 0]
 [0 0 0 0 0 0 6 0 5 0]
 [0 8 0 3 0 0 0 0 0 0]
 [0 0 0 4 7 0 0 0 0 0]
 [0 0 0 0 0 0 2 0 8 0]
 [0 7 0 0 0 0 0 0 0 0]
 [0 0 0 0 0 0 0 0 0 2]]

思路

按数字对的个数分别造出回路，每对数字一条，彼此各自独立求解。例如数字 1 的那一对，就是一条经过这两个格的回路，其余的格都通过自环跳过，因此不同数字的回路不会互相干扰。

1. 每个回路都包含全部格的有向边与每格的自环

   • 自环 (i, i) 表示这一格不属于这个回路

2. 对数字对 n1、n2，必须使用边 (n2, n1)

   • 这样就有了 n2 → … → n1 的路径，整体成为一条回路

3. 对每一格，自环为假的回路恰好一个

   • 也就是这一格只属于一个数字的路径

有了第 3 条，线不会交叉，同一个格也不会被两个数字同时占用。这样每条线都只连接一对数字，盘面上不会出现多余的分支。回路的形状由求解器决定，代码只规定两端与占用关系。

造出格与边

def create_nodes_edges(board):
    """给每个方格编号，并建立相邻方格之间的有向边"""
    h, w = board.shape
    nodes = np.arange(w * h).reshape((h, w))
    edges = []
    for r in range(h):
        for c in range(w):
            node = nodes[r, c]
            if c + 1 < w:
                right = nodes[r, c + 1]
                edges.extend([(node, right), (right, node)])
            if r + 1 < h:
                bottom = nodes[r + 1, c]
                edges.extend([(node, bottom), (bottom, node)])
    return nodes, edges

求解

def solve_number_link(board):
    """求解数回，返回（线，每个方格的数字）"""
    h, w = board.shape
    model = cp_model.CpModel()
    nodes, edges = create_nodes_edges(board)

    number_starts = {}      # 数字 → 起点的方格编号
    layers_circuits = {}    # 数字 → 有向边的变量
    layers_nodes = {}       # 数字 → 自环的变量

    for n in range(1, int(board.max()) + 1):
        r, c = np.where(board == n)
        node1 = nodes[r[0], c[0]]
        node2 = nodes[r[1], c[1]]

        circuit_variables = [(s, t, model.new_bool_var(f"{n}_{s}_{t}")) for s, t in edges]
        node_variables = [(s, s, model.new_bool_var(f"{n}_{s}_{s}")) for s in nodes.ravel()]

        # 一定经过 node2 → node1（做成连接这一对的回路）
        model.add_circuit(circuit_variables + node_variables + [(node2, node1, True)])

        number_starts[n] = node1
        layers_circuits[n] = circuit_variables
        layers_nodes[n] = node_variables

    # 每个方格只属于一条回路（自环为假的只有一个）
    for node in nodes.ravel():
        variables = [value[node][2] for value in layers_nodes.values()]
        model.add_exactly_one([~v for v in variables])

    solver = cp_model.CpSolver()
    if solver.solve(model) not in (cp_model.OPTIMAL, cp_model.FEASIBLE):
        raise ValueError("没有找到解")

    links = {}
    cells = {}
    for number, circuits in layers_circuits.items():
        solution = {(s, t): solver.value(v) for s, t, v in circuits}
        path = get_circuit(solution, start=number_starts[number])
        path = [(p // w, p % w) for p in path]
        for p in path:
            cells[p] = number
        for p1, p2 in zip(path[:-1], path[1:]):
            links[p1 + p2] = True
    return links, cells

运行

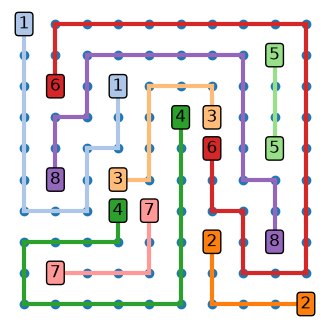

用 helper.plot.plot_number_link_board() 画出盘面与解出的线，画图只读取解，不参与建模。

from helper.plot import plot_number_link_board

links, cells = solve_number_link(board)
plot_number_link_board(board, links, cells);

更复杂的谜题

%%time
board = np.loadtxt('data/numberlink02.txt', dtype=np.uint8)
links, cells = solve_number_link(board)
plot_number_link_board(board, links, cells);

CPU times: total: 10.5 s
Wall time: 2.29 s

验算

确认每个数字的路径是否正确地连接了两个数字格，验算要检查两端、格数与占用三项。

def check_number_link(board, cells):
    """每个数字的路径，是否成为连接两个数字方格的一条线"""
    groups = {}
    for pos, n in cells.items():
        groups.setdefault(n, set()).add(pos)

    for n in range(1, int(board.max()) + 1):
        group = groups.get(n, set())
        ends = {(r, c) for r, c in zip(*np.where(board == n))}
        if not ends <= group:
            return False, f"{n} 的数字方格不在路径里"

        # 是否连通
        start = next(iter(group))
        seen = {start}
        stack = [start]
        while stack:
            r, c = stack.pop()
            for dr, dc in ((1, 0), (-1, 0), (0, 1), (0, -1)):
                nb = (r + dr, c + dc)
                if nb in group and nb not in seen:
                    seen.add(nb)
                    stack.append(nb)
        if seen != group:
            return False, f"{n} 的路径断了"

        # 端点只有 2 个（其他都是 2 条连着）
        degree = {}
        for (r, c) in group:
            degree[r, c] = sum(1 for dr, dc in ((1, 0), (-1, 0), (0, 1), (0, -1))
                               if (r + dr, c + dc) in group)
        if {p for p, d in degree.items() if d == 1} != ends:
            return False, f"{n} 的路径端点和数字方格不一致"
        if any(d > 2 for d in degree.values()):
            return False, f"{n} 的路径分叉了"

    return True, f"{int(board.max())} 条路径都正确连接起来了"


print(check_number_link(board, cells))

(True, '17 条路径都正确连接起来了')

小结

• 为每个数字对造一个 add_circuit()，并强制经过 (n2, n1)，就得到连接那两个格的路径

• 给每格准备自环，并要求自环为假的回路只有一个，这一格就只属于一条路径

• 关键是把两个数字格之间的那条边固定下来，回路于是变成连接这两个格的一条路径

• 与 Z3 一章中值与线的约束写法相比，代码要短得多
